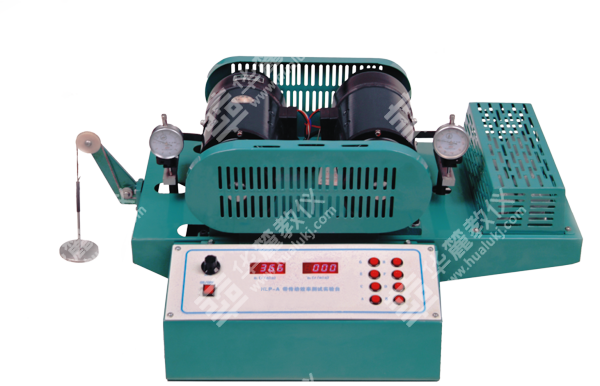

該實驗臺用于測試帶傳動的滑差率、效率，加深對帶傳動原理的理解和驗證。是機械設計實驗室的重要設備之一。

實驗項目內容：

1．觀察帶傳動中的彈性滑動現象和打滑現象,分析它們與所傳遞載荷之間的關系。

2．比較預緊力大小對彈性滑動和打滑的影響,對帶傳動承載能力的影響。

3．測定并繪制帶傳動的彈性滑動曲線和效率曲線，觀察帶傳動彈性滑動和打滑動畫仿真，了解帶傳動所傳遞的載荷與彈性滑動功率及傳遞功率之間的關系。

4．了解帶傳動實驗臺的構造和工作原理，掌握帶傳動轉矩、轉速的測量方法。

主要技術特點：

1．該試驗臺由直流電動機通過帶傳動驅動發電機,其輸出電路中并聯有8個40W燈泡，組成加載系統。

2．通過加砝碼使電動機底板水平移動，實現試驗帶的張緊，產生預緊力。

3．電動機和發電機外殼浮動，外殼轉矩力通過裝在外殼測力桿上的百分表讀數，經計算得出。

4．兩帶輪轉速通過光電傳感器測出，可由面板窗口上的數碼顯示管讀出。

5．實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。

主要配置及技術參數：

平帶輪直徑：D₁= D₂=120mm；

直流伺服電機功率：355W   調速范圍：10-1500rpm

皮帶初拉力：3㎏

負載變動范圍：0-320W（有級）

外形尺寸：660×470×300mm   重量：45㎏
